Khi bước vào cabin thang máy và nhấn một nút. Bạn đang tương tác với một trong những bộ phận phức tạp và quan trọng nhất của toàn bộ hệ thống — bảng điều khiển thang máy. Đây không chỉ là tập hợp những chiếc nút bấm, mà là “bộ não” điều phối an toàn, vận hành. Và trải nghiệm người dùng trong mỗi hành trình di chuyển theo chiều đứng.

Bảng điều khiển thang máy là gì?

Bảng điều khiển thang máy (elevator control panel / car operating panel — COP). Là hệ thống giao diện điện tử–cơ khí được lắp đặt bên trong cabin và tại các cửa tầng. Cho phép người dùng ra lệnh điều khiển và hệ thống tự động xử lý, phản hồi các lệnh đó theo logic lập trình sẵn.

Về bản chất kỹ thuật, bảng điều khiển là cầu nối giữa tầng vật lý (người dùng bấm nút) và tầng logic (hệ thống điều khiển tự động — PLC hoặc vi điều khiển). Mọi tín hiệu từ nút bấm đều được mã hóa, truyền về tủ điều khiển trung tâm (main control cabinet). Xử lý theo thuật toán phân luồng, rồi kích hoạt động cơ và các cơ cấu cơ khí tương ứng.

Theo tiêu chuẩn EN 81-20:2014 (châu Âu) và ASME A17.1 (Bắc Mỹ). Bảng điều khiển phải đáp ứng các yêu cầu nghiêm ngặt về độ bền vật lý, độ chính xác tín hiệu. Khả năng chống nhiễu điện từ và tính năng an toàn tối thiểu — bao gồm nút dừng khẩn cấp, nút báo động. Và hệ thống liên lạc hai chiều.

Phân loại bảng điều khiển thang máy

Hệ thống bảng điều khiển thang máy bao gồm hai cụm chính. Phối hợp chặt chẽ với nhau để tạo nên trải nghiệm vận hành liền mạch:

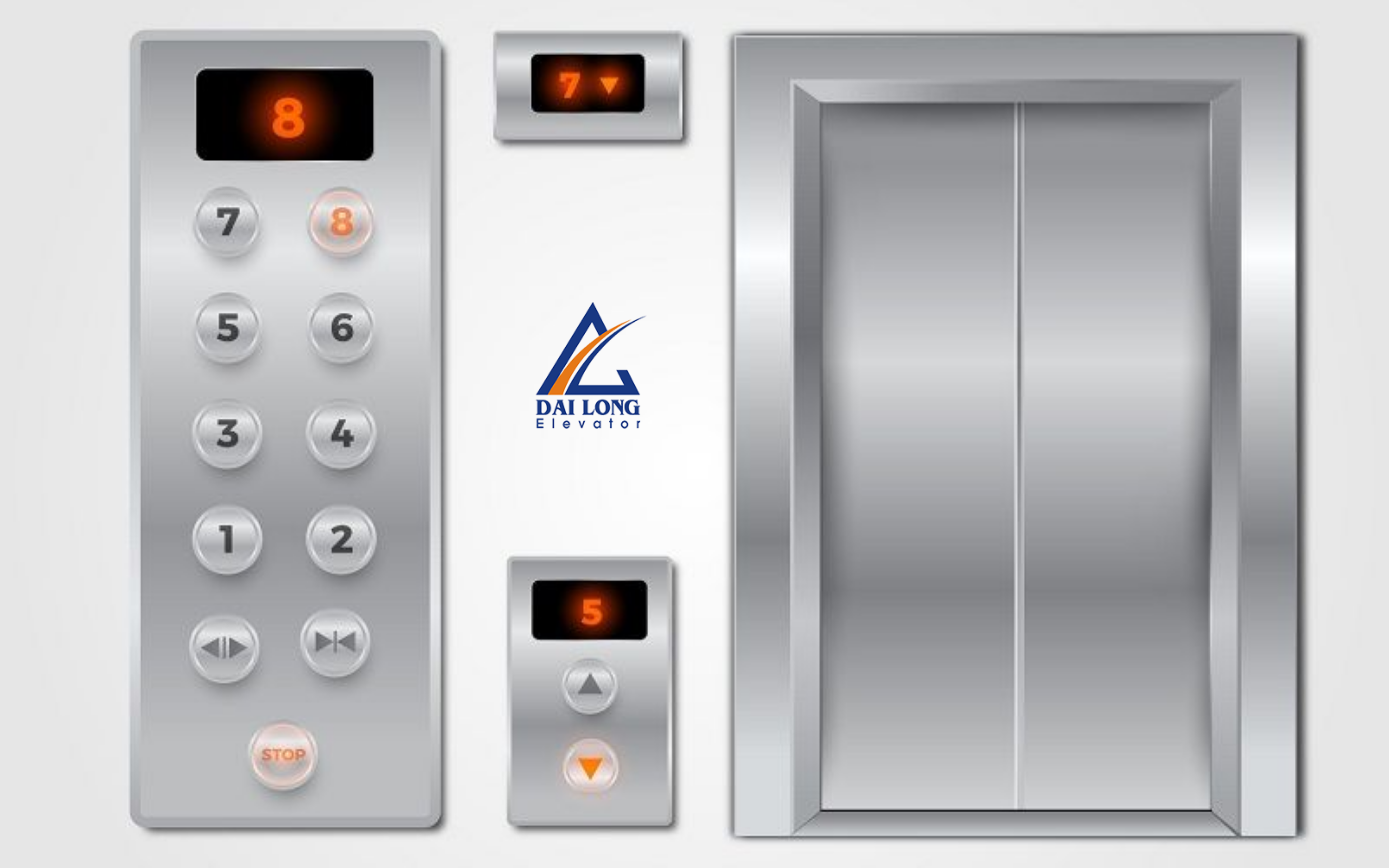

• Bảng điều khiển trong cabin (Car Operating Panel — COP): Đây là giao diện chính mà hành khách tương tác trực tiếp. Được gắn trên vách cabin, thường ở vị trí dễ tiếp cận với mọi chiều cao người dùng. COP bao gồm toàn bộ nút tầng, nút điều khiển cửa, nút an toàn và các thiết bị liên lạc khẩn cấp.
• Bảng điều khiển tầng (Landing Operating Panel / Hall Call Panel — LOP): Lắp tại mỗi cửa tầng, cho phép người chờ thang gọi thang lên hoặc xuống. LOP thường đơn giản hơn COP, chỉ gồm nút gọi tầng và đèn báo trạng thái. Ở các tòa nhà cao cấp, LOP có thể tích hợp màn hình hiển thị vị trí cabin và dự báo thời gian đến.
• Bảng điều khiển kỹ thuật (Inspection Panel): Dành riêng cho kỹ thuật viên bảo trì. Thường đặt trên nóc cabin hoặc trong hố thang. Cung cấp chế độ vận hành thủ công (inspection mode) với tốc độ giới hạn không quá 0,63 m/s. Theo tiêu chuẩn EN 81-20, phục vụ kiểm tra và sửa chữa an toàn.

Cấu tạo chi tiết bảng điều khiển thang máy

Một bảng điều khiển thang máy hiện đại (COP) được cấu thành từ các nhóm bộ phận sau. Mỗi nhóm đảm nhiệm một tập hợp chức năng riêng biệt:

Hệ thống nút bấm tầng (Floor Selection Buttons)

Đây là bộ phận người dùng tương tác nhiều nhất. Nút bấm thang máy hiện đại không còn là công tắc cơ học đơn thuần. Chúng được chế tạo từ hợp kim chống mài mòn (thường là thép không gỉ 304 hoặc đồng thau mạ niken). Tích hợp đèn LED phản hồi áp lực hoặc cảm ứng điện dung. Mỗi nút được thiết kế chịu lực tác động tối thiểu 500.000 lần nhấn không hỏng hóc theo tiêu chuẩn IEC 60947-5-1. Chữ nổi Braille được khắc trực tiếp. Hoặc dán phủ theo yêu cầu tiếp cận phổ quát (universal accessibility) — bắt buộc tại nhiều quốc gia.

Nút điều khiển cửa (Door Open / Door Close Buttons)

Hai nút DO (Door Open) và DC (Door Close) kiểm soát chu trình mở–đóng cánh cửa cabin. Thông qua tín hiệu gửi về bộ điều khiển cửa (door controller). Quan trọng là nút DC không cưỡng bức đóng cửa nếu cảm biến quang điện. Hoặc cạnh an toàn (safety edge) đang phát hiện vật cản — Đây là yêu cầu bắt buộc theo EN 81-20, điều 5.3.7.

Nút dừng khẩn cấp (Emergency Stop Button)

Nút màu đỏ, thiết kế dạng “mushroom head” (đầu nấm) có cơ chế khóa khi nhấn, không thể tự nhả. Khi kích hoạt, tín hiệu được ưu tiên tuyệt đối. Ngắt toàn bộ lệnh di chuyển và giữ cabin dừng tại vị trí hiện tại. Theo ASME A17.1 Rule 2.26.1.3, nút này phải màu đỏ. Đặt trong vùng nhận biết rõ và có nhãn “STOP” hoặc tương đương bằng ngôn ngữ địa phương.

Nút báo động (Alarm Button)

Kết nối trực tiếp với chuông báo động âm thanh lớn (tối thiểu 65 dB theo EN 81-20). Lắp tại nóc cabin hoặc hố thang, đồng thời gửi tín hiệu đến trung tâm giám sát (monitoring center) hoặc bảo vệ tòa nhà. Tiêu chuẩn hiện đại yêu cầu nút báo động phải màu vàng hoặc có ký hiệu chuông dễ nhận biết.

Hệ thống liên lạc hai chiều (Two-Way Communication)

Bắt buộc theo EN 81-28:2003 và ASME A17.1 Rule 2.27.1. Bộ phận này gồm micro, loa và mạch điện tử cho phép hành khách bị kẹt liên lạc trực tiếp với trung tâm cứu hộ 24/7. Các hệ thống hiện đại tích hợp GSM/4G để duy trì kết nối ngay. Cả khi đường dây điện thoại truyền thống bị đứt.

Màn hình hiển thị (Display Panel)

Từ đèn LED đơn giản hiển thị số tầng, đến màn hình LCD/TFT 7–15 inch hiển thị thông tin đa chiều. Số tầng hiện tại, hướng di chuyển (mũi tên lên/xuống), tốc độ, tải trọng phần trăm, thông báo quảng cáo hoặc khẩn cấp. Một số hệ thống cao cấp tích hợp màn hình cảm ứng (touchscreen) thay thế nút bấm vật lý.

Hệ thống khóa thang và kiểm soát truy cập (Access Control)

Ổ khóa cơ hoặc đầu đọc thẻ từ/thẻ RFID cho phép giới hạn tầng truy cập theo phân quyền người dùng. Phổ biến trong khách sạn (phòng VIP). Bệnh viện (khu vực hạn chế) và tòa nhà văn phòng hạng A. Tín hiệu kiểm soát truy cập được tích hợp vào hệ thống BMS (Building Management System). Và đôi khi kết nối với camera an ninh.

Bảng mạch điện tử và PCB điều khiển

Ẩn phía sau mặt bảng là tập hợp các bo mạch in (PCB). Chịu trách nhiệm mã hóa tín hiệu nút bấm, xử lý logic ưu tiên lệnh, giao tiếp với tủ điều khiển trung tâm qua giao thức CAN bus, RS-485 hoặc Modbus. Đây là bộ phận nhạy cảm nhất, yêu cầu che chắn chống nhiễu điện từ (EMC shielding) đạt chuẩn IEC 61000.

Chức năng cốt lõi của bảng điều khiển thang máy

Bảng điều khiển không chỉ nhận lệnh — nó còn thực hiện hàng loạt chức năng xử lý thông minh mà người dùng thường không nhận ra:

• Thu thập và ưu tiên lệnh: Khi nhiều lệnh tầng được đặt cùng lúc, thuật toán điều phối (thường là Collective Selective Control). Sắp xếp thứ tự dừng tối ưu để giảm thiểu thời gian chờ toàn hệ thống. Tương tự thuật toán SCAN trong hệ điều hành máy tính.
• Kiểm soát quá tải: Cảm biến tải trọng (load cell) gửi dữ liệu về COP. Kích hoạt cảnh báo âm thanh và đèn khi tải vượt 80% định mức. Tự động từ chối đóng cửa khi vượt 100% tải định mức.
• Quản lý chu trình cửa thang: Bảng điều khiển phối hợp với bộ điều khiển cửa để đảm bảo cửa mở đủ thời gian (thường 3–5 giây). Kiểm tra toàn bộ hành trình mở–đóng và phát hiện tắc nghẽn ngay lập tức.
• Chế độ ưu tiên đặc biệt: Kích hoạt chế độ ưu tiên cứu hỏa (fire service mode — EN 81-73). Chế độ ưu tiên bệnh viện (hospital mode). Chế độ tắt tầng (floor bypass) theo lịch trình hoặc lệnh từ trung tâm.
• Ghi nhật ký vận hành: Bảng điều khiển thế hệ mới lưu trữ log vận hành. Số lần mở cửa, số chuyến, tải trọng trung bình, sự cố lỗi. Phục vụ bảo trì dự đoán (predictive maintenance) và truy xuất nguyên nhân sự cố.
• Tiết kiệm năng lượng: Tự động tắt đèn cabin và màn hình sau thời gian không sử dụng (eco standby mode). Giảm tốc độ hoặc chuyển sang chế độ ngủ (sleep mode) trong giờ vắng khách.

Vai trò của bảng điều khiển trong hệ thống thang máy tổng thể

Để hiểu đúng tầm quan trọng của bảng điều khiển. Cần đặt nó trong mối quan hệ với toàn bộ kiến trúc hệ thống thang máy. Hệ thống thang máy gồm 5 cụm chức năng chính: cơ cấu dẫn động (động cơ, hộp số, puly), cáp thép và đối trọng, cơ cấu hãm an toàn, hệ thống cửa, và hệ thống điều khiển. Trong đó bảng điều khiển là giao diện duy nhất kết nối tất cả với người dùng.

Về an toàn: Bảng điều khiển là lớp bảo vệ người dùng đầu tiên và quan trọng nhất. Nút dừng khẩn cấp, nút báo động và hệ thống liên lạc hai chiều. Đều được thiết kế để hoạt động độc lập với nguồn điện chính (có nguồn dự phòng UPS/pin). Theo thống kê của Elevator Safety Journal. Hơn 60% tai nạn thang máy có thể được ngăn chặn. Hoặc giảm nhẹ nếu bảng điều khiển an toàn hoạt động đúng chức năng.

Về trải nghiệm người dùng: Chất lượng bảng điều khiển ảnh hưởng trực tiếp đến nhận thức về thương hiệu tòa nhà. Nghiên cứu hành vi tại Nhật Bản cho thấy 73% người dùng đánh giá chất lượng thang máy dựa trên cảm giác nhấn nút và phản hồi trực quan. Trước khi nhận xét về tốc độ hay độ êm ái. Bảng điều khiển cao cấp với phản hồi lực tinh tế, âm thanh xác nhận dễ chịu. Và hiển thị thông minh trực tiếp nâng tầm trải nghiệm vận chuyển.

Về vận hành hệ thống nhiều thang (Group Control): Trong tòa nhà cao tầng có nhiều thang (3–12 thang). Bảng điều khiển tầng (LOP) kết nối với hệ thống điều phối nhóm (group controller). Cho phép thuật toán phân luồng thông minh điều phối toàn bộ đội thang như một hệ thống thống nhất. Giảm thời gian chờ trung bình từ 30–45 giây xuống còn 15–25 giây tại giờ cao điểm.

Sự cố thường gặp tại bảng điều khiển và cách xử lý

Dưới góc độ chuyên gia bảo trì thang máy tại Đại Long. Các sự cố liên quan bảng điều khiển chiếm khoảng 25–30% tổng số cuộc gọi sửa chữa khẩn cấp. Các lỗi phổ biến bao gồm:

• Nút bấm không phản hồi: Nguyên nhân thường gặp là tiếp điểm nút bị oxy hóa. PCB bị ẩm hoặc đứt dây nối. Xử lý: kiểm tra điện trở tiếp điểm, thay module nút bấm, vệ sinh PCB bằng dung dịch IPA chuyên dụng.
• Màn hình hiển thị sai tầng hoặc nhấp nháy: Thường do lỗi encoder vị trí cabin hoặc nguồn điện không ổn định (dao động điện áp). Xử lý: kiểm tra cáp encoder, ổn định nguồn điện đầu vào.
• Hệ thống liên lạc khẩn cấp không hoạt động: Lỗi nghiêm trọng nhất — vi phạm tiêu chuẩn an toàn. Nguyên nhân: đứt đường truyền, pin dự phòng hết. Yêu cầu kiểm tra định kỳ mỗi tháng theo quy trình bảo trì bắt buộc.
• Nút dừng khẩn cấp kích hoạt ngẫu nhiên: Do tiếp điểm lỏng hoặc nhiễu điện từ từ thiết bị lân cận. Cần kiểm tra toàn bộ mạch dừng khẩn cấp và kiểm tra che chắn EMC.

Tiêu chí lựa chọn bảng điều khiển thang máy chất lượng cao

Khi tư vấn cho chủ đầu tư và ban quản lý tòa nhà. Đại Long khuyến nghị đánh giá bảng điều khiển theo 5 tiêu chí sau:

• Tuân thủ tiêu chuẩn quốc tế và Việt Nam: EN 81-20, EN 81-28 và TCVN 6396-20:2010 là ba tiêu chuẩn tối thiểu phải đáp ứng. Yêu cầu nhà cung cấp xuất trình chứng nhận CE (châu Âu) hoặc tương đương.
• Chất lượng vật liệu và độ bền cơ học: Mặt bảng thép không gỉ 304 (SUS 304) độ dày tối thiểu 1,5mm. Nút bấm chịu tải tối thiểu 500.000 lần. Tránh các bảng điều khiển vỏ nhựa ABS giá rẻ. Dễ nứt vỡ và mất thẩm mỹ nhanh trong môi trường sử dụng cao.
• Tính năng an toàn đầy đủ: Nút dừng khẩn cấp, nút báo động, hệ thống liên lạc hai chiều với nguồn dự phòng, cảm biến tải trọng. Đây là các tính năng không thể thương lượng.
• Khả năng tùy chỉnh và thẩm mỹ: Bảng điều khiển là bộ mặt của thang máy. Các thương hiệu hàng đầu (KONE, Otis, Schindler, Mitsubishi, Hyundai) cung cấp hàng chục tùy chọn hoàn thiện bề mặt. Từ inox đánh bóng gương đến inox phủ satin, kính đen cường lực, đồng thau mạ vàng. Phù hợp với mọi phong cách nội thất.
• Hỗ trợ kỹ thuật và sẵn có phụ tùng thay thế: Bảng điều khiển có vòng đời 15–20 năm. Nhưng PCB và module nút bấm có thể cần thay thế sớm hơn. Đảm bảo nhà cung cấp cam kết sẵn có phụ tùng tối thiểu 10 năm sau khi lắp đặt.

Bảng điều khiển thang máy là sự giao thoa giữa kỹ thuật, thiết kế và trải nghiệm người dùng. Một bộ phận tưởng chừng đơn giản nhưng ẩn chứa hàng chục lớp công nghệ và tiêu chuẩn an toàn. Trong bức tranh toàn cảnh của một tòa nhà hiện đại, đây là điểm chạm (touchpoint). Quan trọng nhất giữa người dùng và hệ thống cơ điện phức tạp phía sau.

Đầu tư đúng vào bảng điều khiển chất lượng. Từ lựa chọn thương hiệu, vật liệu, tính năng an toàn đến kế hoạch bảo trì định kỳ. Chính là đầu tư vào sự an toàn, hài lòng của hàng nghìn người dùng mỗi ngày và uy tín lâu dài của công trình.

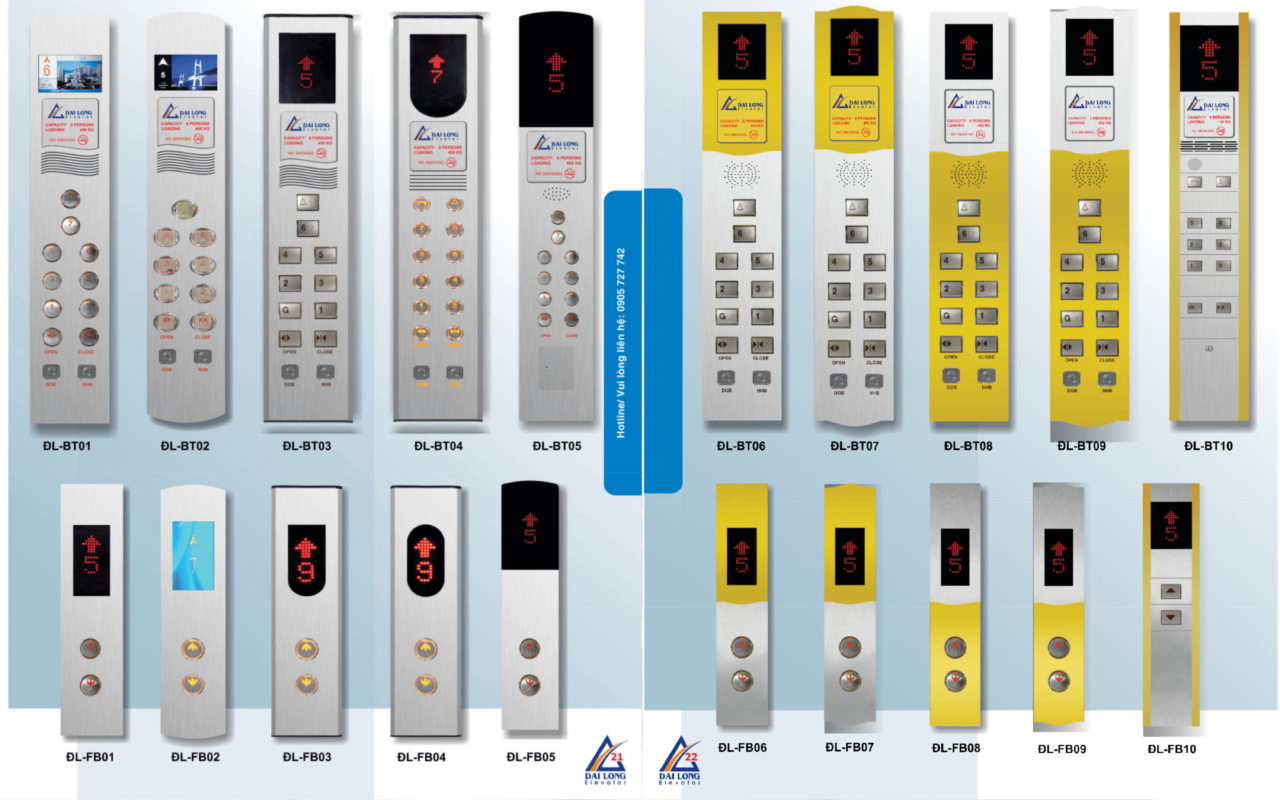

Tham khảo các loại bảng điều khiển thang máy tại Đại Long
